HZCN0012输送机操作说明书

1.设备说明                                  P3

     1-1  设备用途

     1-2  设备技术参数

     1-3  设备安装

2.设备使用说明                              P3

     2-1  运行准备

     2-2  设备操作

     2-3  安全操作说明

3.电路系统                                  P4

     3-1  电机控制接线图

     3-2  电气部件

4.附件                                     P13

1.设备说明

1-1设备用途

本设备用于对质量较轻的产品的运送，机身采用不锈钢材料，防止产品对输送机的腐蚀。

1-2设备技术参数

设备外型尺寸：0.3m宽输送机：8m长1条、3m长1条；

              工作平台10个：0.7m*0.5m*0.75m(L*W*H)。

电源电压：AC220V；

输送机最大输送速度：28m/min。

1-3设备安装

设备安装时注意调节各地脚的高度使设备保持水平。设备安装地点应注意设备操作、维护和修理的必要空间。

2.设备使用说明

2-1运行准备

1）请先认真熟悉此设备各装置和配件。

2）查看输送皮带是否会和不锈钢侧板有摩擦，如果摩擦则开启输送机调整从动轮消除摩擦（开启输送机按设备操作步骤进行），如果不摩擦则可正常开启输送机工作。

3）将10个工作平台合理摆放在8米和3米输送机的两边。

2-2设备操作

1）将输送机插头插入电源插座，合上控制器面板上的红色开关，红色开关内的指示灯点亮说明控制器已上电；

 2）控制器上电后，旋转黑色旋钮可调节输送机的速度，顺时针旋转旋钮输送速度加快，反之输送速度减慢，控制器上的指针仪表指示电机的转速。

    3）操作人员坐在操作平台边进行操作。

2-3安全操作说明

手动调试和自动运行时，请勿将头、手及身体其他部分伸入或靠近设备旋转、直线运动部件。

3.电路系统

3-1电机控制接线图

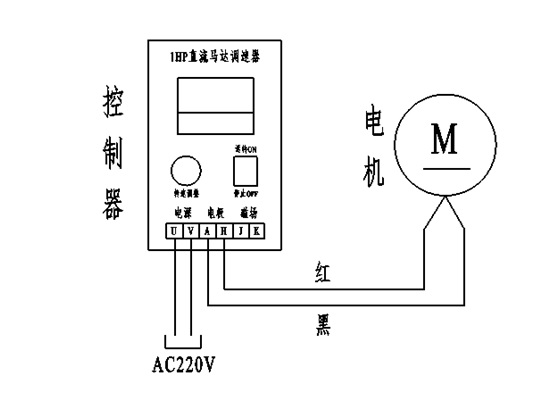

电机采用彰毅直流电机，电机上的红、黑电极线和控制器上的A、H端子的对调可改变电机的正反向旋转。

3-2电气部件

8m输送机：

控制器1个、电机1个、减速机1个。

3m输送机：

控制器1个、电机1个、减速机1个。

4.附件

4-1输送机总装图：
